在公網中斷的災害現場，在信號盲區的深山密林，在隨時移動的執法一線——如何把現場的實時畫面?zhèn)骰刂笓]中心？這是公安、消防、應急、武警等一線人員每天都可能面臨的挑戰。移動微波單兵圖傳，正是解決這一難題的關鍵裝備。今天，我們就來系統拆解單兵圖傳的核心技術、應用場景和選購要點。



一、什么是移動微波單兵圖傳？
簡單來說，單兵圖傳是一種由單兵或應急人員隨身攜帶的便攜式無線圖像傳輸裝置，用于將現場的視頻、音頻及定位數據實時回傳至指揮中心。
它不同于依賴4G/5G公網的圖傳設備——后者一旦進入無信號區域就會“失聯”。移動微波單兵圖傳采用COFDM調制技術和專用微波頻段，不依賴任何公網基礎設施，即使在公網癱瘓的情況下，依然可以穩定傳輸高清畫面。

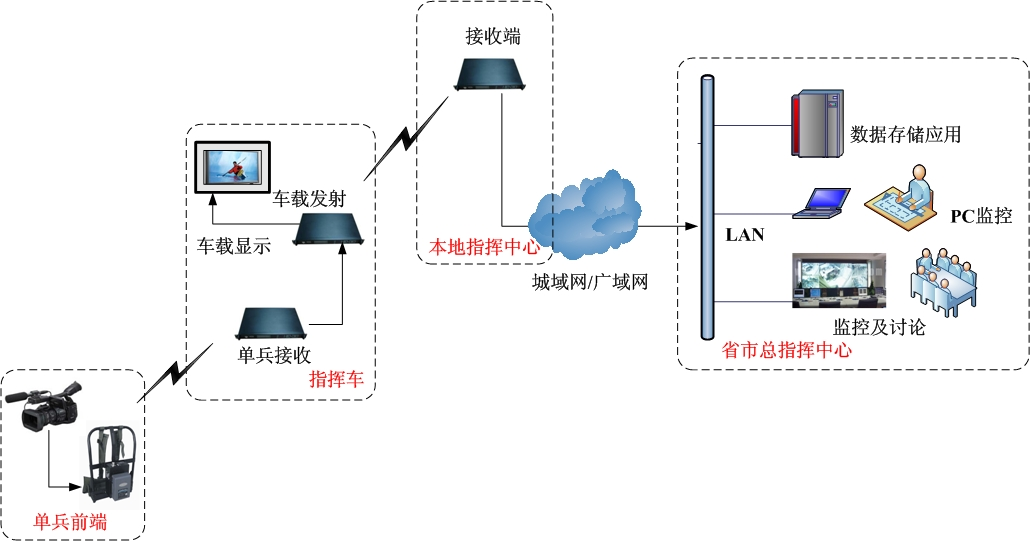

一套典型的單兵圖傳系統，通常由以下幾部分構成：

音視頻采集模塊：支持高清視頻輸入，部分型號可外接頭戴式攝像機、熱成像儀、氣體檢測儀等；
通信傳輸模塊：采用COFDM調制技術，在專用頻段（300MHz-900MHz、1.4GHz等）實現非視距傳輸；
定位與存儲模塊：內置北斗/GPS雙模定位，支持本地MicroSD卡循環錄像
電源與防護模塊：鋰電池供電續航數小時至十余小時，防護等級達IP66-IP68



二、COFDM技術為什么是單兵圖傳的核心？
要理解單兵圖傳為什么“穿墻”“繞射”能力強，關鍵在于COFDM調制技術。
COFDM全稱“編碼正交頻分復用”，是目前世界領先的無線調制技術之一。它的核心原理是將高速數據流分配到多個低速子信道中并行傳輸，同時在每個子信道加入保護間隔。這樣一來，即使部分子信道因多徑反射被干擾，接收端依然能從其他子信道恢復出完整數據。

對比傳統圖傳方案，COFDM技術有三大核心優勢：
強大的抗多徑干擾能力：在山體反射、城市樓宇遮擋等復雜環境下依然穩定傳輸；
出色的非視距（NLOS）傳輸能力：能穿透樹木、建筑廢墟，信號“繞得過彎，穿得過墻”；
適應高速移動：支持最高時速180km/h以上的移動傳輸，跑步、乘車、乘船都不會中斷。



三、單兵圖傳的典型應用場景
場景一：消防救援
消防救援是單兵圖傳最典型的應用場景之一。消防員背負或佩戴圖傳設備進入火場，熱成像視頻實時回傳至指揮車，指揮員可以清晰看到火場內部溫度分布、被困人員位置、救援隊員呼吸狀態等信息。一旦發生突發狀況，SOS報警功能可自動觸發增援。在“斷路、斷電、斷網”的極端災害場景下，公網基站可能完全損毀，單兵圖傳設備成為災害現場與后方指揮之間唯一的通信橋梁，保障消防救援隊伍在“三斷”條件下的應急通信。



場景二：公安執法
公安部門的基層民警、巡特警在出警時，可能需要同時完成現場執法記錄、與指揮中心通訊、調度無人機等多項任務。單兵圖傳設備可以將執法現場的實時畫面回傳至指揮中心，支持指揮員遠程調度、電子取證和事后分析，極大提升執法效率和規范性。



場景三：應急搶險
地震、洪澇等自然災害發生后，公網基站往往損毀。單兵圖傳設備通過自組網技術建立臨時通信鏈路，將廢墟結構影像、水位畫面、道路損毀情況實時回傳，供后方專家遠程評估和決策。這種“單兵實時回傳、指揮中心實時調度”的模式，已成為應急通信保障的標準配置。



場景四：軍事偵察與特種作戰
在戰場環境中，單兵圖傳設備將偵察畫面實時回傳至指揮所，輔助火力引導和戰術決策，可大幅減少人員暴露風險。在西藏軍區高原演練等軍事行動中，數字化單兵通信系統已在實戰化訓練中得到應用。



場景五：林業防火與野外作業
森林防火人員在山區、林地巡邏時，可將火情現場畫面實時回傳至指揮中心，輔助火情研判和滅火調度。在電力巡檢、油氣管道巡查、鐵路搶險等野外作業場景中，單兵圖傳同樣發揮重要作用。



四、選購單兵圖傳設備的5個關鍵指標
在選擇單兵圖傳設備時，以下5個指標最值得關注：
① 非視距（NLOS）傳輸距離
這是單兵圖傳最核心的指標，反映設備在城市樓宇、廢墟、樹林等遮擋環境下的實際傳輸能力。一般來說，城區NLOS傳輸距離2-5公里是主流水平。非視距距離直接決定了設備在實戰環境中的“管用”程度。

② 傳輸延時
端到端延時直接影響指揮調度的實時性。優秀的單兵圖傳設備系統延時在200-350毫秒之間，能夠滿足戰術級實時指揮需求。延時越低，指揮員看到的信息越接近真實現場。

③ 工作頻段與帶寬
主流的單兵圖傳設備工作在300MHz-900MHz低頻段，低頻段波長更長、繞射能力更強，在山區、樹林等復雜地形中信號穿透性更好。部分型號還支持1.4GHz或2.4-2.7GHz頻段，可在一個城市大規模使用和組網。信道帶寬通常為2-8MHz可調，可根據現場環境在傳輸距離和畫質之間靈活平衡。

④ 電池續航與防護等級
應急場景下設備往往需要連續工作數小時甚至更長時間。背負式設備續航應達到4-8小時以上，且支持快充及外接充電寶。防護等級要求IP65-IP68，能應對雨淋、粉塵、鹽霧等惡劣環境，并具備一定的抗震、抗沖擊性能。

⑤ 擴展功能與加密安全
北斗/GPS雙模定位，實現現場人員實時定位與軌跡可視化；

SOS一鍵報警，緊急時自動觸發音視頻及定位上傳；
AES128/256位加密，保障傳輸內容安全防竊聽；
多種視頻接口（HDMI/SDI/AV），支持連接熱成像儀、夜視儀等專業設備。



五、偉福特單兵圖傳解決方案推薦
深圳市偉福特科技有限公司是專業從事無線傳輸產品研發、生產、銷售為一體的現代高科技企業，在COFDM移動單兵視頻傳輸領域擁有成熟的產品線和豐富的行業經驗。

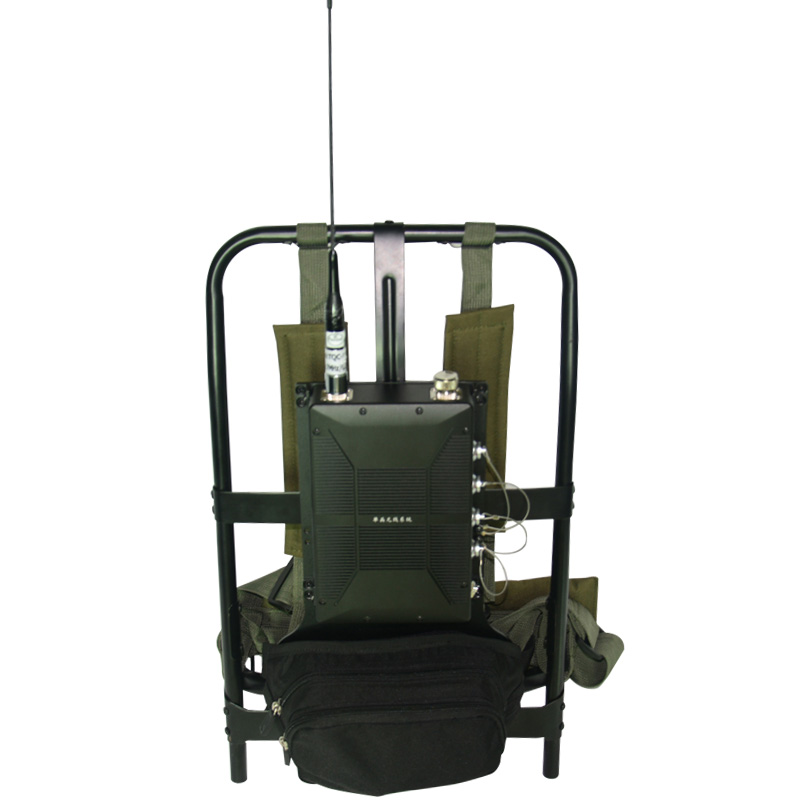

推薦型號：VFD-8000 COFDM單兵背負設備
VFD-8000采用國際領先的COFDM調制技術，是偉福特針對應急無線圖像傳輸需求開發的高清晰度數字圖像傳輸設備。
核心參數：
工作頻段：300-800MHz（200MHz帶寬可調，頻率可定制）
信道帶寬：6/7/8MHz
發射功率：0.5～2W
傳輸距離：視距8-10公里，非視距1-3公里
視頻分辨率：720×576
移動速度：最高180km/h
重量：1.5kg（不含電池）
使用環境：防水、防鹽霧、防震、防塵
特點： 設備架構緊湊，體積小，擴展性好，可組網工作。圖像傳輸距離遠，非視距效果強，完全符合應急無線圖像傳輸?shù)膶?shí)際需求。



頻率定制能力
偉福特可根據用戶需求和當?shù)仉姶怒h(huán)境的實際情況，提供300M-800MHz、1.0-1.7GHz、2.0GHz-2.7GHz的豐富頻率資源供選擇。在一個城市可以大規模使用和組網，結合公司在視頻編解碼和網絡傳輸方面的技術優勢，完全滿足用戶對圖像傳輸?shù)母鞣N要求。



偉福特單兵圖傳的典型適用場景
VFD系列單兵圖傳設備可廣泛應用于公安、消防、交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等領域。適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。



移動微波單兵圖傳，是解決“公網盲區實時視頻回傳”的核心裝備。
它的核心價值可以概括為三個詞：非視距、不依賴公網、高可靠性。無論選擇哪個品牌的產品，選型時都應優先關注NLOS傳輸距離、系統延時、頻段穿透力、電池續航和防護等級這五個關鍵指標，確保設備在真實的作戰或救援環境中“管用、好用”。



偉福特COFDM單兵圖傳設備已在眾多行業項目中獲得驗證，產品線覆蓋從手持微型到背負式、從2W到20W發射功率、從300MHz到2.7GHz多頻段定制的全場景需求。如有具體項目需求或需要技術咨詢，歡迎聯系偉福特獲取一對一方案設計和技術支持。
