一：傳輸需求

      飛機滑行的時候，機場的跑道上不能有任何物體，每個機場都有一群特殊人體，他們要負責飛機起降跑道的安全，要驅趕機場附近的鳥，飛機降落前，他們還要擺放飛機的輪胎擋板，保證飛機安全，他們就是地面設施保障人員。移動車輛巡邏是既可以保證安全又可能增加巡邏的效率。廣西某機場，客戶需要將跑道巡邏車的視頻信號保證巡邏車上觀看的同時也要傳輸?shù)綑C(jī)場監控室和最終的終端指揮中心。

二：項目環境

       機場跑道，現場環境空曠無遮擋，巡邏車在跑道上進行慢速度循環巡邏，前端車上安裝有高清數字?jǐn)z像機，車是移動狀態，距離大概在3公里左右，前端攝像機和后端監控中心為180度角度，汽車已經經過改裝，具有供電系統和固定無線設備的裝置。

三：傳輸方案設計

（3.1）方案設計注意點

根據機場跑道巡邏的特殊性，無線傳輸方案必須考慮以下2個方面：

1、監控信號傳輸方向不確定性和移動性，由于攝像機安裝在車上，且車是移動狀態，后端固定接收，兩端需要保證不間斷傳輸無死角傳輸。

2、監控系統的便利性，系統必須具備巡邏車上監控和本地監控以及遠程監控三方面，除了在巡邏車上可以監控跑道情況，還要在本地監控室能看到現場情況，同樣終端指揮中心也可以通過電腦進行實時遠程監控。

3、監控系統的擴展性，根據客戶的介紹，后期有可能對巡邏車攝像頭進行拓展，所以在系統的搭建前期必須考慮到該監控系統的拓展性。 系統所采用的設備都是可擴展延伸產品，方便日后隨時增加設備。

（3.2）具體傳輸方案

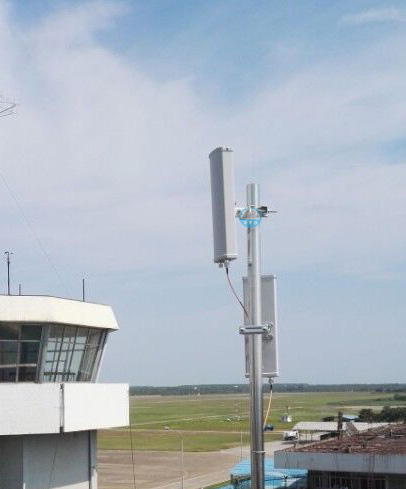

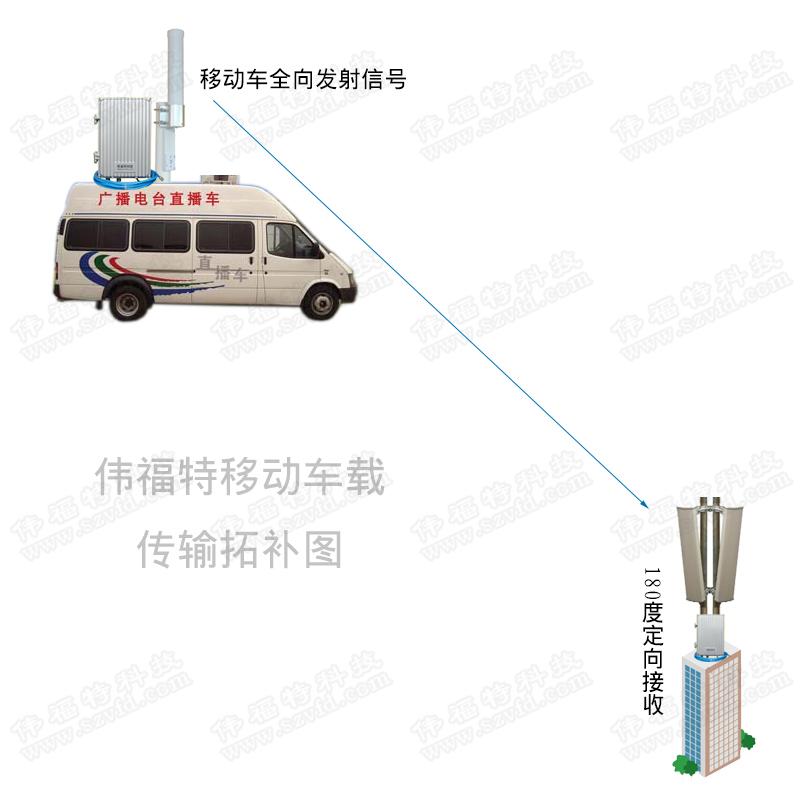

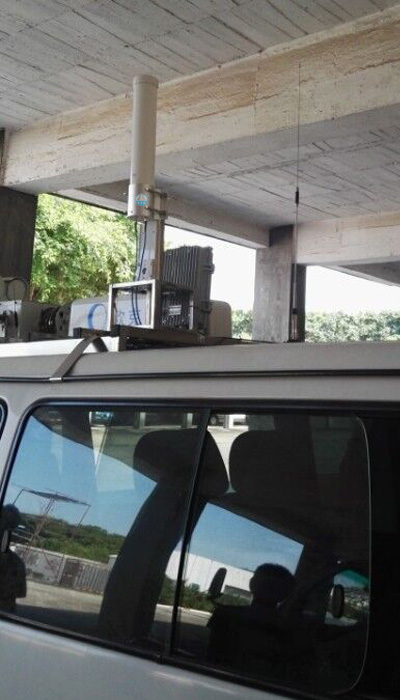

根據機場環境，偉福特客服秉持實際操作性和客戶成本為基礎，計劃采用數字微波實現機場無線傳輸。數字微波在普通的運動中具有對方向性和空曠環境以及角度有著嚴格的要求。為了保證跑道上移動無線視頻傳輸?shù)姆�(wěn)定，我們需要將角度作為重要考量之一。首先，由于車輛是隨時移動且無方向的，我們采用偉福特VS-5854系列里面的高靈敏全向天線發射機，360度無死角發射，滿足車輛的行駛要求；其次，跑道位于機場監控室前面，呈現180度角度，所以采用偉福特VS-5854系統里扇區天線作為接收端，用2個90度天線組合傳輸，實時將機場信號傳回監控中心。



在整個方案當中，充分體現了客戶所提出的3點要求：

1.通過前端移動攝像機視頻采集，不管是車上，還是機場監控室或者說終端指揮中心，都可以實時看到跑道的實時情況。

2.為了保證視頻傳輸后期的拓展性，方案采用偉福特高帶寬的無線數字微波設備作為主干，主干傳輸帶寬可達300Mbps。

3.為了保證設備傳輸?shù)姆�(wěn)定性，該系統設計全向天線和扇區天線相結合的方案，達到移動視頻無死角傳輸，保證傳輸?shù)母叻�(wěn)定性。

機場的監控信號最終要傳輸?shù)街笓]中心，客戶只需要將信號連接到機房內部，通過內部網絡將機場無線監控信號傳輸回終端。實現3方同時觀看即巡邏車，監控室以及指揮中心。100%保證飛機滑行的安全。

四：產品應用-無線監控設備

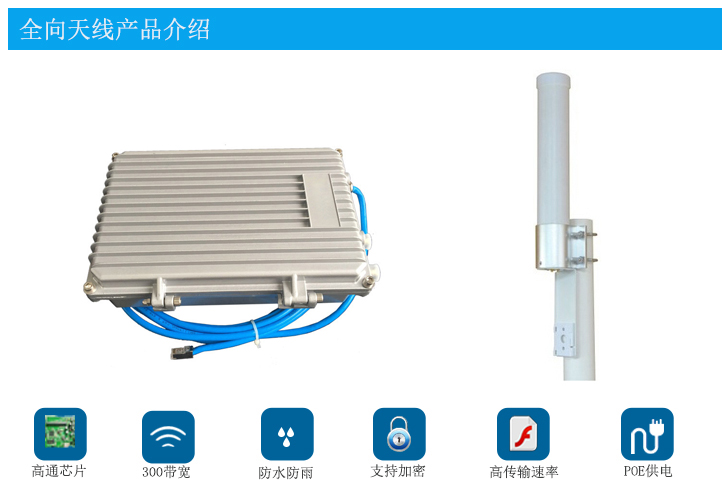

5.8G無線數字微波VS-5854，360度全向天線，300M帶寬，無需對方向。傳輸多路高清數字圖像。

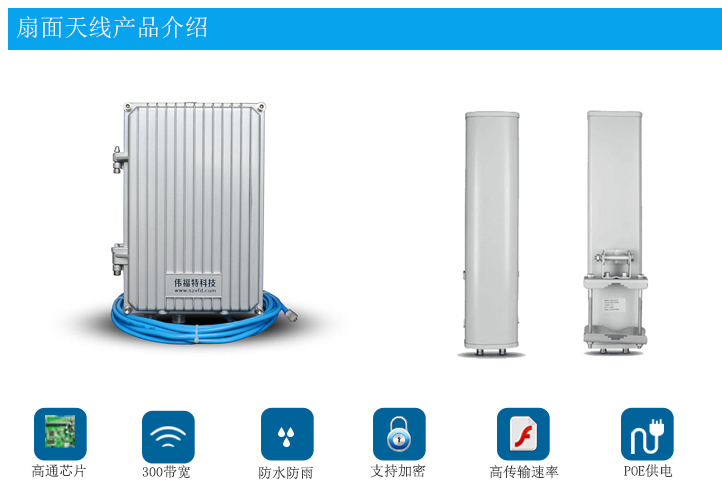

5.8G遠程無線監控設備，高靈敏度接收，300M雙極化扇面天線，支持1對多傳輸方式。



五：實際整體效果圖

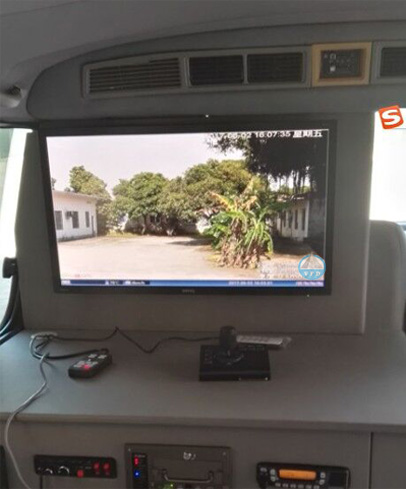

    巡邏車上監控圖：

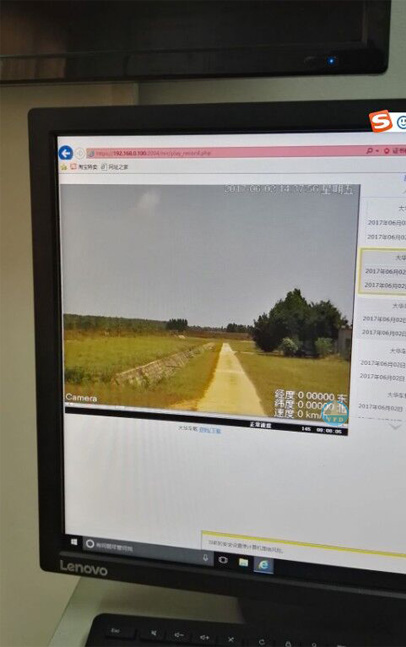

    指揮中心監控圖：
