一、現場情況

惠州某海島上需安裝視頻監控系統，將碼頭以及工地施工的4路視頻傳輸?shù)绞�多公里外的監控中心。由于中間海水阻隔，無法采用有線的方式傳輸，客戶也曾想過用4G網絡，但4G網絡信號時常不穩定，畫質達不到要求，而且后期流量費太高。因此采用無線監控的方式是最佳選擇。

二、解決方案

考慮到傳輸距離較遠而且是高清視頻傳輸，采用VS-5854-300Mbps數字微波傳輸。將海島上的4路視頻信號用拉線的方式匯集在一起，接入到網絡硬盤錄像機，將模擬信號轉換成數字信號；通過網線與VS-5854-300Mbps數字微波發射機相連接，將4路信號傳送到15公里外的監控中心。監控中心收到信號后直接接電腦，用電腦觀看。

傳輸原理：

發射端：4路模擬視頻+網絡硬盤錄像機+VS-5854-300Mbps數字微波發射系統

接收端：VS-5854-300Mbps數字微波接收系統+電腦

VS-5854是一款內置23DB雙極化天線的無線微波設備，無線高帶寬網橋，發射功率1000mW，高接收靈敏度，802.11 a/n協議，300Mbps，凈帶寬150Mbps以上，產品穩定，高功率,微波設備支持802.11n和MIMO技術。具有極佳的產品接收性能,以及極高的傳輸速度（凈帶寬150Mbps以上，TCP/IP）。該設備被特定設定為室外點對點和點對多點的AirMax基站應用，最適合無線高清網絡監控使用。

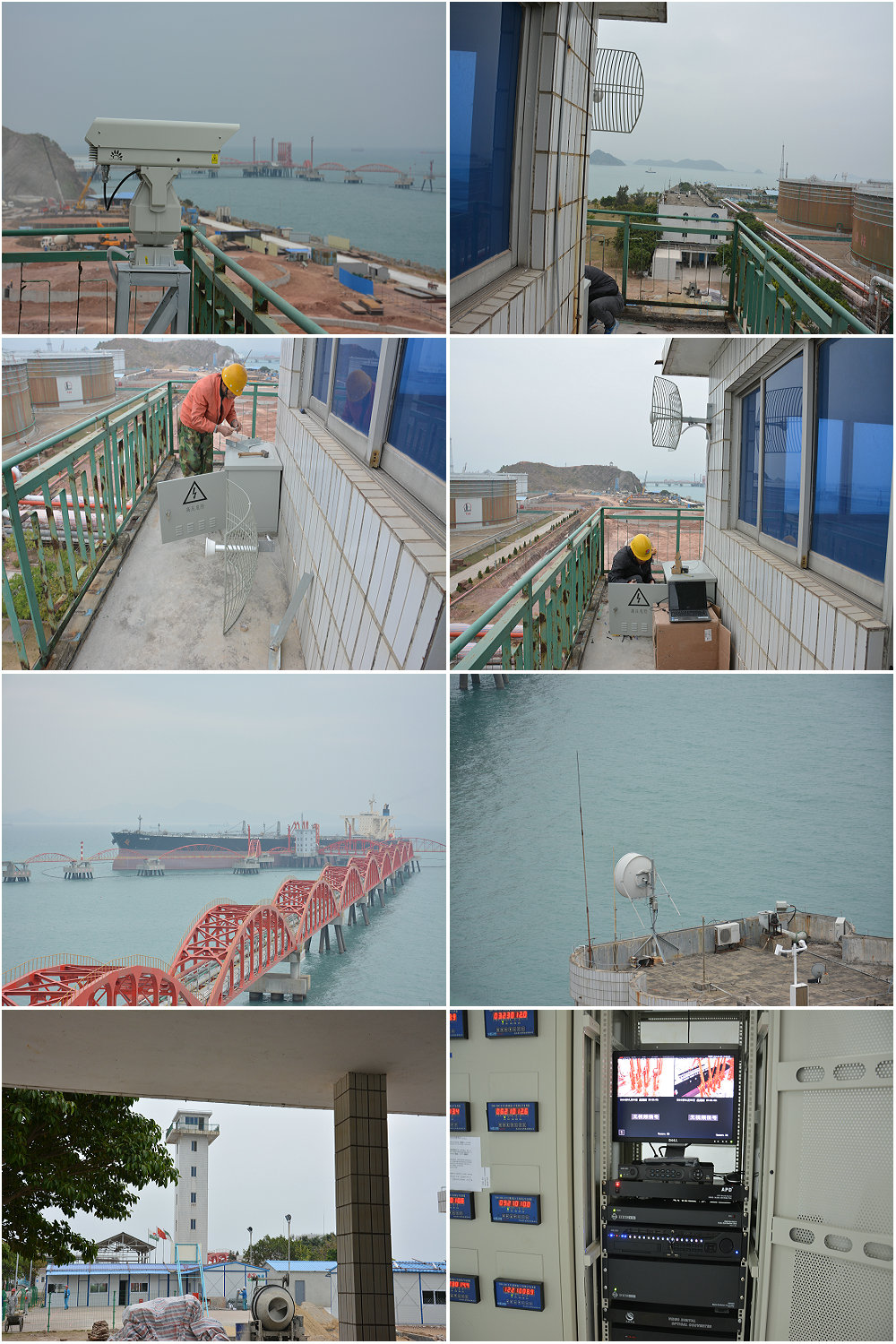

工程安裝圖
