產品型號：

VS-1606-1-3公里遠距離模擬微波傳輸設備

產品型號：

VS-1606無線視頻指令一體機可以遠距離傳輸實時高清晰度視頻圖像及485控制信號，由于圖像載頻高，抗干擾性強，傳輸距離遠，485傳輸靈敏度高，深受各行業用戶好評。主要用于工地監控、塔吊監控、河道監控、碼頭監控等。

采用無線微波來傳輸遠程監控視頻信號，在傳輸每路圖像的同時傳輸一到兩路音頻信號，工作頻率2.4GHz。由于選用了較高的頻率和鎖相環（PLL）技術，具有較強的抗干擾性能，圖像完全實時且清晰穩定。傳輸距離1000-3000米。

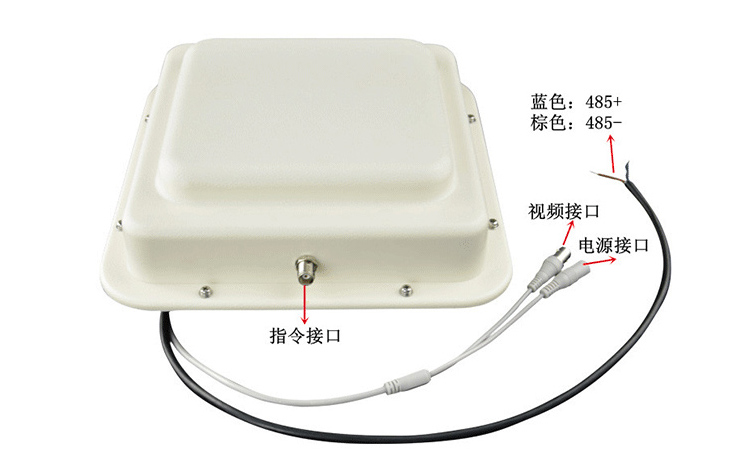

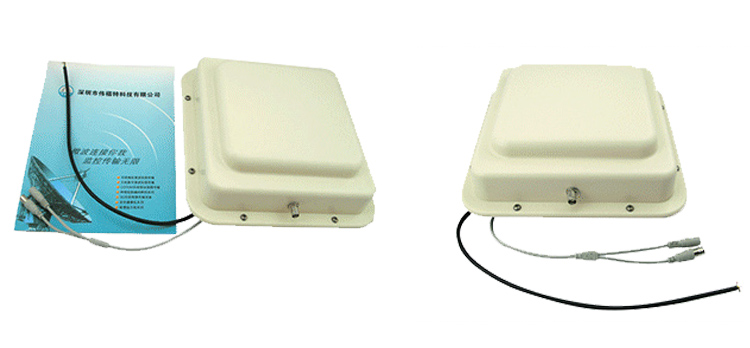

產品實圖：

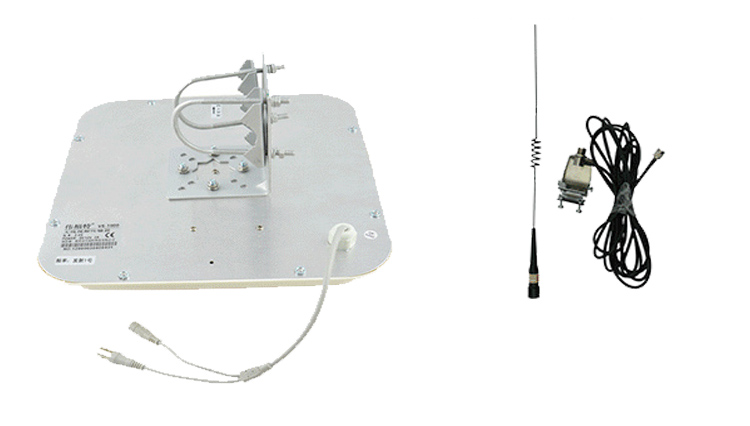

產品構成：

VS-1606 圖像發射機 1臺(內置一體化高增益天線)
VS-1606 圖像接收機 1臺(內置一體化高增益天線)

485指令接口及指令天線

12V2A電源2個

性能指標：

 工作頻率 2.400~2.483GHZ
 發射功率 8-20dBm
 輸出阻抗 50 Om
 輸入視頻 1V峰-峰值
 輸入音頻 0.1-1.0V峰-峰
 工作電壓 +12VDC
 工作電流 200-1500mA
 調制方式 FM
 雜波抑制 ≤-65dB
 調制指標 DG£5%，DP£5°，PGS(7
 調制帶寬 18MHZ
 視頻制式 PAL
 極化方向 水平或垂直
 環境溫度 -15℃-+55℃
 輸出接口 BNC
 外形尺寸 300 mm×300 mm×80 mm(僅限<3km)

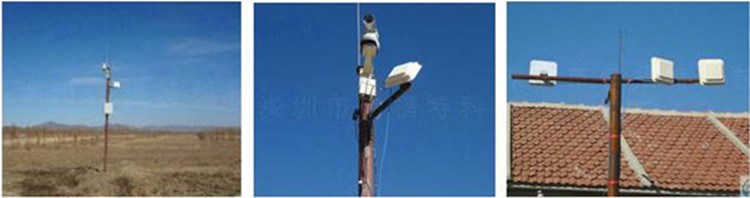

產品案例：
